コネクタ・フランジなど用途に応じた選択が可能

用 途 基板予熱処理、真空装置、熱環境試験


取付金具

固定ニップル

熱電対を密閉固定します、シース先端からの位置をご指定下さい。平行ネジ(G〔PF〕)、テーパーネジ(R〔PT〕)とネジ径をご指定下さい。

ルーズニップル

熱電対をお好みの位置に取付調整することが出来ます。
平行ネジ(G〔PF〕)、テーパーネジ(R〔PT〕)とネジ径をご指定下さい。

固定フランジ

熱電対の固定フランジです。シース先端からの位置をご指定下さい。
フランジサイズをご指定下さい。

摺動フランジ

熱電対をお好みの位置に取付調整することが出来ます。
その他サイズも対応可能です。ご相談下さい。

コンプレッション


補償導線、線端末

コネクタ、フランジなど用途に応じた選択が可能です。

Y型端子

熱電対を密閉固定します、シース先端からの位置をご指定下さい。
平行ネジ(G〔PF〕)、テーパーネジ(R〔PT〕) とネジ径をご指定下さい。

R型端子

熱電対をお好みの位置に取付調整することが出来ます。
平行ネジ(G〔PF〕)、テーパーネジ(R〔PT〕)とネジ径をご指定下さい。

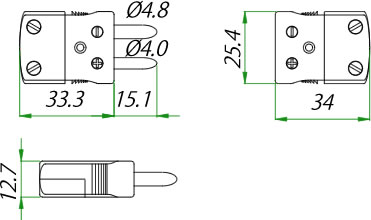

コネクタ(サイズ大・小)

コネクタにて安易に交換することが出来ます。

コネクタ(サイズ大)

コネクタ(サイズ小)

メタルコネクタ

コネクタにて安易に交換することが出来ます。
許容温度範囲…-40℃~120℃
セット(オス⁄メス)で必要かご指定下さい。
